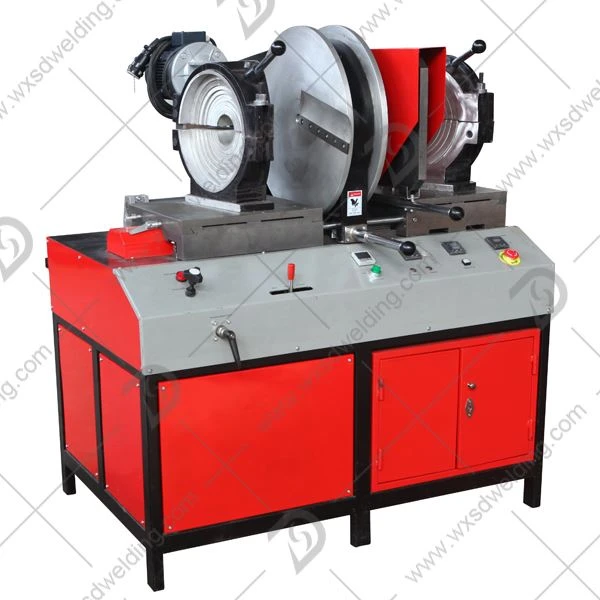

हाइड्रोलिक पाइप फिटिंग मशीन
आवेदन
कार्यशाला में पीई पीपी पीवीडीएफ की कोहनी, टी, क्रॉस और वाई आकार (45 डिग्री और 60 डिग्री) फिटिंग बनाने के लिए उपयुक्त। इंजेक्शन मोल्डेड फिटिंग को लंबा करने और एक एकीकृत फिटिंग बनाने के लिए भी उपयोग किया जाता है।
विशेषताएं
एकीकृत संरचना डिजाइन जो संबंधित क्लैंप को बदलकर विभिन्न फिटिंग बना सकता है;
अलग तापमान नियंत्रण प्रणाली के साथ हटाने योग्य PTFE लेपित हीटिंग प्लेट;
अप्रत्याशित रूप से शुरू होने से बचने के लिए सुरक्षा सीमा स्विच के साथ विद्युत नियोजन उपकरण;
◆ कम प्रारंभिक दबाव और उच्च विश्वसनीय सील संरचना;
अलग दो-चैनल टाइमर भिगोने और ठंडा करने के चरणों में समय दिखाता है। समय समाप्त होने पर अलार्म दें;
उच्च-सटीक और शॉकप्रूफ दबाव मीटर स्पष्ट रीडिंग को इंगित करता है। मशीनों पर डिजिटल प्रेशर मीटर लगाया जाता है;
पिवोटिंग प्लानिंग टूल और हीटिंग प्लेट रखने और हटाने में सुविधा प्रदान करते हैं;
उत्पाद 98/37/EC और 73/23/EEC मानकों को पूरा करता है।
तकनीकी मापदण्ड
टी की रेंज: 90mm－315mm
(90mm-110mm-125mm-140mm-160mm-180mm-200mm-225mm-250mm-280mm-315mm)
क्रॉस की रेंज: 90mm－315mm
(90mm-110mm-125mm-140mm-160mm-180mm-200mm-225mm-250mm-280mm-315mm)
कोहनी की रेंज (एन × 11.25 डिग्री): 90 मिमी－315 मिमी
(90mm-110mm-125mm-140mm-160mm-180mm-200mm-225mm-250mm-280mm-315mm)
आवेदन की रेंज: पीई, पीपी और पीवीडीएफ
कार्य वोल्टेज: ～380V ± 10%, 50 हर्ट्ज
कुल शक्ति: 7.4 kW, सहित: प्लानिंग टूल मोटर: 1.5 kW, हीटिंग प्लेट: 5.15 kW, हाइड्रोलिक यूनिट मोटर: 0.75 kW
PTFE लेपित हीटिंग प्लेट, उच्च सटीकता तापमान नियंत्रक, हीटिंग प्लेट सतह के तापमान में अंतर ± 5 डिग्री; पर्यावरण तापमान: －10 डिग्री ° 45 डिग्री
हीटिंग और कूलिंग समय के लिए इलेक्ट्रॉनिक काउंट-डाउन टाइमर।
पूरी मशीन में चार भाग होते हैं: मूल फ्रेम (सहित: हीटिंग प्लेट, प्लानिंग टूल और हाइड्रोलिक सिस्टम), एल्बो क्लैम्प्स, टी क्लैम्प्स और क्रॉस क्लैम्प्स

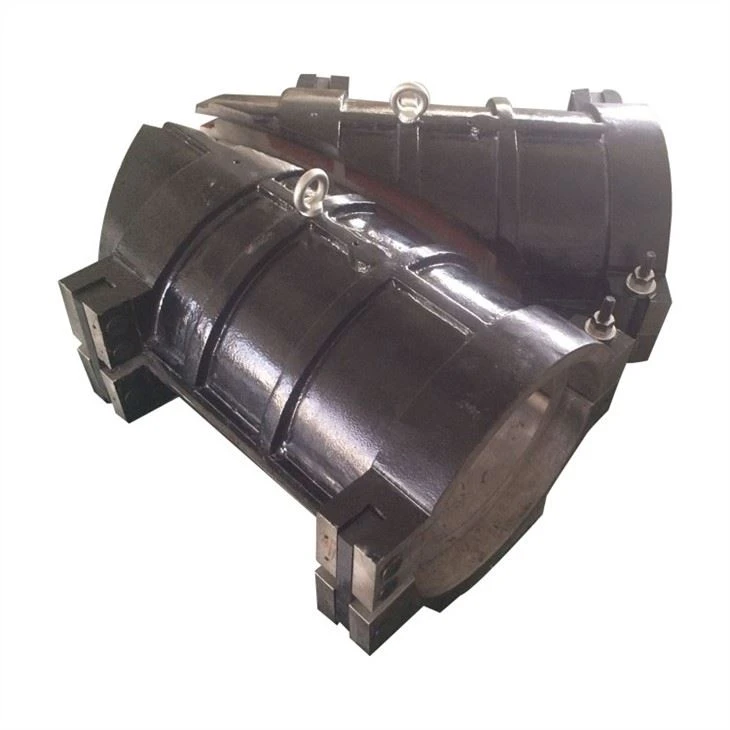

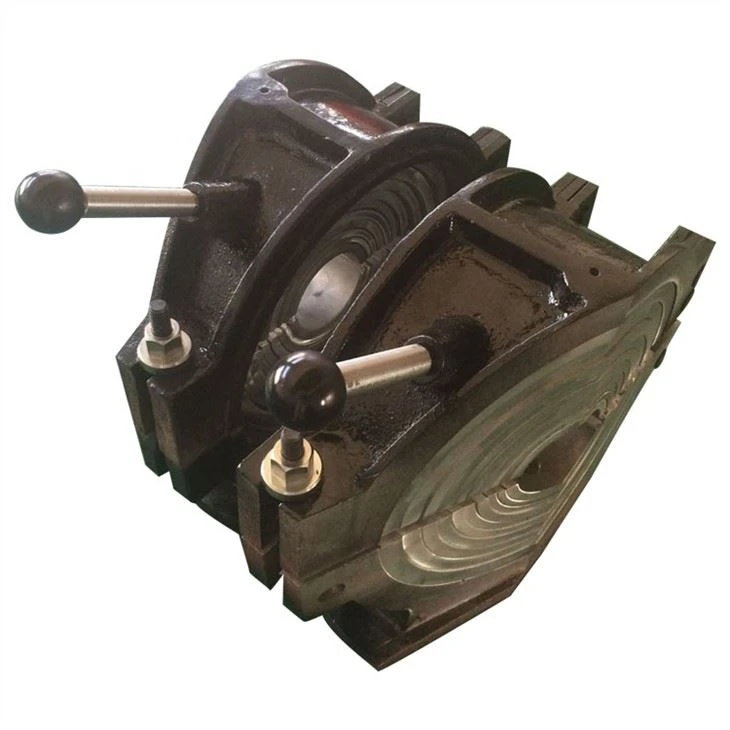

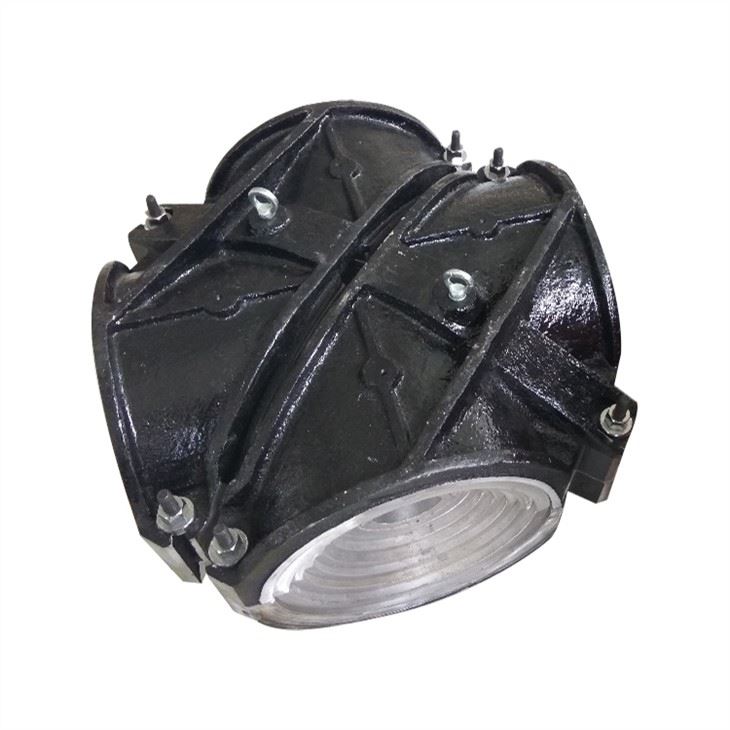

पार्ट्स
सहायक उपकरण सूची
SDG315 फिटिंग फ्यूजन वेल्डिंग मशीन
मद | विवरण | इकाई | मात्रा | टिप्पणी |
1 | मशीन | सेट | 1 | |
2 | 9-कॉर्ड केबल | सेट | 1 | |
3 | क्रॉस क्लैंप के सम्मिलन | सेट | 1 | 90 मिमी ~ 280 मिमी |
4 | क्रॉस क्लैंप | सेट | 1 | |
5 | कोहनी क्लैंप का सम्मिलन Insert | सेट | 1 | 90 मिमी ~ 280 मिमी |
6 | कोहनी दबाना | सेट | 1 | |
7 | योजना उपकरण की मोटर | सेट | 1 | |
8 | प्रेशर प्लेट बोल्ट | सेट | 1 | बाहरी षट्कोणीय |
9 | क्रॉस क्लैंप के बाध्यकारी बोल्ट Bin | सेट | 1 | बाहरी षट्कोणीय |
10 | क्लैंप के लिए विशेष बोल्ट | सेट | 1 | |
11 | कोहनी क्लैंप की दबाव प्लेट | सेट | 1 | M8 |
12 | पिन खोज रहे हैं | पीसी | 2 | |
मशीन के साथ अटैचमेंट | ||||
1 | चमड़े का हथौड़ा | सेट | 1 | |
2 | नट बोल्ट कसने का उपकरण | सेट | 1 | 22 मिमी |
3 | डबल ओपन रिंच | सेट | 1 | 11 ~ 13 मिमी |
4 | डबल ओपन रिंच | सेट | 1 | 22 ~ 24 मिमी |
5 | पेंचकस | सेट | 1 | 200 मिमी |
6 | योजना उपकरण का ब्लेड | पीसी | 2 | |
7 | अनुपालन प्रमाण - पत्र | पीसी | 1 | |
8 | ऑपरेशन निर्देश | पीसी | 1 | |
स्पेयर पार्ट्स | ||||
1 | तापमान संवेदक | सेट | 1 | पीटी100 |
2 | ताप स्विच | सेट | 1 | |
3 | तापमान नियंत्रक | सेट | 1 | |
पैकिंग सूची
SDG315 फिटिंग फ्यूजन वेल्डिंग मशीन
मद | पैकिंग के साथ आयाम (मिमी) | एनडब्ल्यू (किलो) | गीगावॉट (किलो) | टिप्पणी |
1 | 1350×1140×1660 | 550 | 665 | मूल फ्रेम, संलग्नक और फिटिंग |
2 | 810×430×580 | 90 | 100 | क्रॉस/टी इंसर्ट(1) |
3 | 810×430×580 | 90 | 100 | क्रॉस/टी इंसर्ट(2) |
4 | 600×380×540 | 65 | 90 | कोहनी सम्मिलित करता है |
संपूर्ण | ३.१ सीबीएम | 795 | 955 |
लाभ
1. मशीन बॉडी पर चार मुख्य क्लैंप स्थापित होते हैं, और तीसरा क्लैंप अक्षीय रूप से स्थानांतरित और समायोजित किया जाता है।
2. स्वतंत्र तापमान नियंत्रण प्रणाली के साथ जंगम PTFE लेपित हीटिंग प्लेट।
3. प्रतिवर्ती दोधारी ब्लेड के साथ इलेक्ट्रिक मिलिंग कटर।
4. हाइड्रोलिक इकाई वेल्डिंग मशीन के लिए संपीड़न शक्ति प्रदान करती है।
5. हल्के और उच्च शक्ति वाली सामग्री से बना; सरल संरचना और संचालित करने में आसान।
6. कम शुरुआती दबाव छोटी पाइपलाइनों की विश्वसनीय वेल्डिंग गुणवत्ता सुनिश्चित कर सकता है।
7. एक स्वतंत्र दो-चैनल टाइमर विसर्जन और शीतलन चरण के समय को प्रदर्शित करता है।
8. उच्च परिशुद्धता और शॉकप्रूफ दबाव नापने का यंत्र स्पष्ट रीडिंग प्रदर्शित करता है।
अन्य मशीनें
सामान्य प्रश्न
1. प्रश्न: बिक्री के बाद सेवा के बारे में, आप समय पर अपने विदेशी ग्राहक की समस्याओं का समाधान कैसे कर सकते हैं?
ए: हमारी मशीन की वारंटी आम तौर पर 12 महीने होती है, इस अवधि के दौरान, हम तुरंत अंतरराष्ट्रीय एक्सप्रेस की व्यवस्था करेंगे, ताकि यह सुनिश्चित हो सके कि प्रतिस्थापन भागों को जल्द से जल्द वितरित किया जा सके।
2. प्रश्न: हम एक आदेश देने के बाद, क्या आप वर्तमान में मशीन की स्थापना की व्यवस्था करेंगे?
एक: सभी मशीनों को वितरित करने से पहले अच्छी तरह से परीक्षण किया जाएगा, इसलिए उनमें से लगभग सीधे इस्तेमाल किया जा सकता है, हमारी मशीन भी स्थापित करना आसान है, अगर आपको ग्राहक को हमारी सहायता की आवश्यकता है, तो हम स्थापना की व्यवस्था करने में प्रसन्न होंगे, लेकिन सभी लागत आपसे शुल्क लिया जाएगा।
3. प्रश्न: मैं सेवा के बाद कैसे प्राप्त कर सकता हूं?
ए: यदि हमारे कारण होने वाली समस्याएं हैं तो हम आपको स्पेयर पार्ट्स मुफ्त में भेज देंगे।
यदि यह पुरुषों द्वारा निर्मित समस्या है, तो हम स्पेयर पार्ट्स भी भेजते हैं, हालांकि यह चार्ज किया जाता है। किसी भी तरह की दिक्कत हो तो आप हमें सीधे कॉल कर सकते हैं।
4. प्रश्न: मैं आपकी कंपनी पर कैसे भरोसा कर सकता हूं?
ए: 20 साल के पेशेवर डिजाइन के साथ, हम आपको उपयुक्त सुझाव और सबसे कम कीमत प्रदान कर सकते हैं
1. सभी उपकरणों के लिए तीसरे पक्ष, राष्ट्रीय पेटेंट और सीई, आईएसओ द्वारा मूल्यांकन किया गया।
2. हमारी मशीन के लिए, हम हाइड्रोलिक सिस्टम पर बहुत अच्छा करते हैं।
5. प्रश्न: क्या आपकी कीमत प्रतिस्पर्धी है?
ए: केवल अच्छी गुणवत्ता वाली मशीन जो हम आपूर्ति करते हैं। निश्चित रूप से हम आपको के आधार पर सर्वोत्तम कारखाना मूल्य देंगे
बेहतर उत्पाद और सेवा।
